Dicas e conselhos para fazer a regulagem do ângulo de azimute da agulha.
Isso é fácil.
Usem um microscópio usb para fotografar a agulha (de frente) pousada sobre um cd, usando um software, medir o angulo, se não estiver 90º, corrigir e repetir o processo até chegar aos 90º.
Microscópios usb são encontrados no Mercado livre (não me perguntem qual o aumento, comprei o meu pelo preço) o software para medir angulos depende do sistema operacional do teu computador, eu tenho um MAC e uso o software ImageJ.
Notem que nem todos os toca-discos dispõe da possibilidade deste ajuste.
Método Empírico Para Ajuste do Azimute da Agulha
Um método empírico para regular o ângulo de azimute da agulha do toca-discos:
Requisitos:
· Disco com gravação em mono;
· Amplificador com chave Mono/Stereo e controle de balanço.
Metodologia
· Com o amplificador desligado, desconecte os cabos de caixa das duas caixas de som;
· Conecte os dois positivos (ou hot) dos dois cabos das caixas dos dois canais (L e R) nos terminais (positivo e negativo ou hot e cold) de uma das caixas de som. As duas pernas dos negativos dos cabos de caixa dos dois canais ficarão desconectados. Tome cuidado para não fechar um curto. Com a caixa ligada desta maneira só serão reproduzidos as diferenças de sinais entre o canal esquerdo e direito (L-R). Muito pouco som será ouvido;
· Ligue o toca-discos e o amplificador;
· Coloque o disco mono para tocar;
· Aumente o volume até ouvir algum som;
· Regule o balanço até que o sinal ouvido seja mínimo;
· Aperte a tecla Mono. Haverá uma diferença de áudio entre a tecla Mono acionada ou não;
· Atue no controle de azimute da cápsula até que a mudança de volume ouvida seja mínima entre a tecla Mono apertada ou não (Mono/Stereo).
Obs.: O ajuste no balanço é importante, para eliminar a contribuição do desbalanceamento natural que todos amplificadores têm entre os amplificadores de potência dos canais esquerdo e direito. Caso contrário, você estará compensando no azimute (erro de ajuste) um desbalanceamento que é do amplificador.
Edmar
A regulagem do ângulo de azimute de uma agulha, é uma regulagem do ângulo no plano vertical que consiste em fazer com que a agulha encoste igualmente nas duas paredes dos sulcos dos discos. Nem todo braço de toca-discos permite essa regulagem.
O objetivo dessa regulagem, além de uma melhor qualidade sonora nos dois canais de áudio, é permitir um desgaste uniforme na agulha e a preservação do disco.
Se após regular o azimute, a cápsula estiver mais do que 1,5 a 2° torcida para um lado ou outro, possivelmente há algum outro problema.
Em cápsulas construídas corretamente, a cápsula não deve ter que ser inclinada além de 1 a 1,5 graus para obter números de diafonia (crosstalk) ideais. Na maioria dos casos, o número ideal fica entre 0,5 e 1 grau. Se você tiver que inclinar a cápsula mais de 1 a 1,5 graus para obter a diafonia ideal, é muito provável que (1) outros parâmetros estejam configurados incorretamente porque todos os parâmetros estão inter-relacionados (anti-skating incorreto, ângulo VTA/SRA incorreto, alinhamento incorreto), ou (2) A cápsula tem desequilíbrios inerentes, o que é um problema mecânico de qualidade de fabricação. Nesses casos, é uma limitação do equipamento.
Se a sua análise de diafonia leva você a inclinar a cápsula em mais de 2 graus, a cápsula está muito inclinada e provavelmente afetará os outros parâmetros. Com o tempo, também causará problemas de suspensão devido ao desequilíbrio de peso.
Edmar
Edemar,
Não sei se isso é aplicável a todas as agulhas pois elas tem formato diferente, mas tenho tido bons resultados
com o microscópio usb e um software para medir ângulos …
Wandique,
Tanto para a regulagem de azimute quanto a do SRA o uso do microscópio digital via USB é a melhor pedida, mas na ausência desse o que resta é a regulagem a olho nu, via espelho ou via medida de crosstalk ou desbalanceamento entre os canais.
Os formatos das agulhas mudam, mas o princípio é sempre o mesmo, que é o contato uniforme nas paredes dos sulcos. Adicionalmente, todas as agulha são fixadas no cantilever perpendicularmente.
O que pode ocorrer é algum tipo específico de agulha ou alguma agulha por imprecisão na fabricação ter naturalmente um desbalanceamento de crosstalk entre os canais, por exemplo separação entre canal esquerdo e direito 28dB e separação entre canais direito e esquerdo 32dB. Nesse caso específico, a regulagem por diferença de nível entre os canais pode levar à regulagens incorretas e é mais adequado fazer o ajuste de azimute visualmente.
Mas, a grande maioria das cápsulas tem uma diferença de crosstalk (diafonia) entre os canais com valores muito próximos. Esse dado, geralmente, está disponível na especificação técnica das cápsulas ou na folha de teste que vem junto com cada unidade.
Edmar

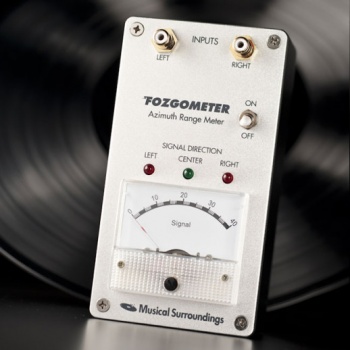

Alguém conhece isto aqui? Funciona? Substitui os métodos aqui citados?
![[product-FOSGATE-fozgometer-518x518]](https://www.analogueseduction.net/user/products/product-FOSGATE-fozgometer-518x518.jpg)
Existem relatos internet à fora em que tal dispositivo não funciona como deveria. Os relatos são ambíguos e me parece que existem mais
reclamações que críticas positivas. E o dispositivo é caro. Creio que o osciloscópio continua sendo o meio mais preciso.
E se o Fozgometro fosse bom todos nós já o teríamos um em casa, esses apetrechos volta e meia aparecem por aí, esse
é antigo, como você deve saber.
Wandique,
Esse é o caso do instrumento que para funcionar corretamente, as cápsulas devem ter o mesmo valor de crosstalk nos dois sentidos L->R e R->L. Se por uam restrição de projeto ou de montagem isso não ocorrer o Fosgometer tentará equalizar esses dois valores e levar a uma regulagem de azimute errada.
Edmar
Ou seja, é um produto MUITO especializado. Isso parece macaco de Ferrari.
O que significa uma cápsula ter o mesmo valor de crosswalk nos dois sentidos?
Crosstalk é a interferência do sinal de um canal no outro. Você mede o crosstalk do canal esquerdo (L) no direito (R) , L->R, injetando sinal no canal esquerdo e medindo o canal direito (diferença de sinal entre os dois canais em dB). A outra medida é o crosstalk de R->L injetando um sinal no canal direito e medindo no canal esquerdo.
Quando os dois valores medidos são idênticos os sinais gerados pelos dois canais são equilibrados.
Edmar
E como existe muita cápsula “de entrada” (para sermos delicados) por aí, continuo com o microscópio.
TALVEZ o “método empírico” funcione, desde que se o equipamento tenha “chave mono” e “balanço”.
O meu não tem … ?
